Offset e rake na coroa alteram trail e agilidade da direção

Quando ciclistas discutem a geometria de uma mountain bike, os termos mais comuns são o ângulo da caixa de direção (head angle) e o alcance (reach). No entanto, existe um número gravado discretamente na coroa da suspensão dianteira que atua como o tempero secreto da pilotagem: o Offset (também conhecido como Rake).

Você pode ter duas bicicletas com quadros idênticos, mas se uma tiver uma suspensão com 42mm de offset e a outra com 51mm, elas farão as curvas de maneira completamente diferente. No mercado de peças usadas, comprar uma suspensão com o offset errado para o seu quadro pode transformar uma bike ágil em um caminhão, ou uma bike estável em uma máquina nervosa.

O que é o offset (rake)

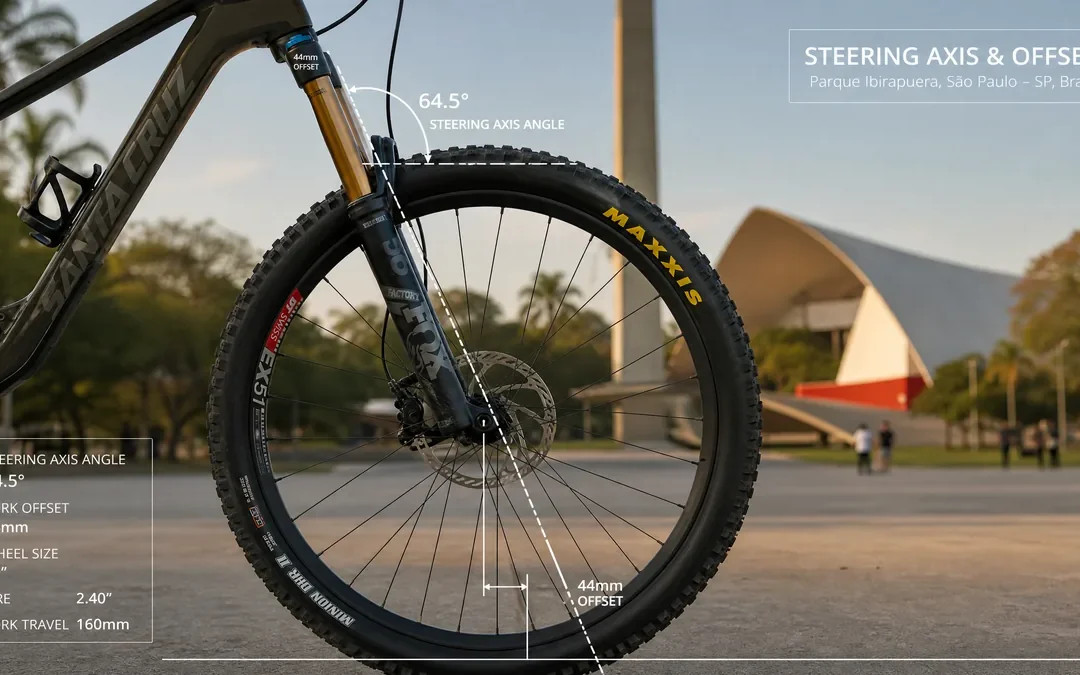

Para entender o offset, imagine uma linha reta descendo pelo centro do tubo de direção do quadro (onde o guidão gira) até o chão. Essa é a linha do eixo de direção.

O eixo da roda dianteira (onde o cubo se prende à suspensão) não fica exatamente sobre essa linha. Ele é deslocado um pouco para a frente. Essa distância em milímetros entre a linha de direção e o centro do eixo da roda é o Offset.

Historicamente, as suspensões conseguiam esse deslocamento entortando as canelas para a frente ou angulando a coroa (a peça que une as hastes ao tubo de direção). Hoje, a coroa é usinada com o deslocamento exato.

Os números mais comuns no mercado atual de MTB aro 29 são 42mm, 44mm e 51mm.

Nossa principal escolha

Suspensão Fox Float SC Gold 34 120mm Factory Kashima Podium | Fox

Projetada para ciclistas que buscam o máximo desempenho no cross-country, a Fox 34 Float SC Factory combina tecnologia de ponta e construção ultraleve.

Compre agora Mercado Livre

Se você clicar neste link e comprar, ganharemos uma comissão sem nenhum custo adicional para você.

A relação entre offset e trail

O offset não trabalha sozinho. Ele existe para manipular outra medida crucial chamada Trail (Rastro).

O Trail é a distância no chão entre o ponto onde a linha de direção toca o solo e o ponto onde o pneu realmente toca o solo (a área de contato). Pense nas rodinhas de um carrinho de supermercado: o eixo da rodinha fica atrás do eixo de rotação vertical. Isso cria um "rastro" que faz a rodinha se autoalinhar e seguir em frente.

A regra de ouro da geometria da bicicleta é:

* Mais Trail = Mais estabilidade em altas velocidades (a roda quer ir reto), mas a direção fica "pesada" e lenta em curvas fechadas.

* Menos Trail = Mais agilidade em curvas fechadas e baixa velocidade, mas a bike fica "nervosa" e instável em descidas rápidas.

E aqui está o truque contra-intuitivo que confunde muita gente: Aumentar o Offset DIMINUI o Trail.

Se você empurra o eixo da roda mais para a frente (maior offset, ex: 51mm), você aproxima o ponto de contato do pneu da linha de direção, reduzindo o Trail. A bike fica mais ágil.

Se você puxa o eixo da roda para trás (menor offset, ex: 42mm), você aumenta a distância do Trail. A bike fica mais estável.

Offset na geometria moderna de MTB

Por muitos anos, o padrão para MTBs aro 29 era o offset longo (51mm). Como as rodas 29 são grandes e pesadas, elas tendem a ser lentas nas curvas. Os engenheiros usavam o offset de 51mm para reduzir o Trail e devolver a agilidade à direção.

No entanto, nos últimos anos, a geometria das bicicletas mudou radicalmente. Os quadros ficaram muito mais longos (maior Reach) e os ângulos de direção ficaram muito mais "deitados" (slack), passando de 70 graus para 67 ou 65 graus.

Um ângulo de direção deitado aumenta massivamente o Trail, deixando a bike incrivelmente estável em descidas, mas um pesadelo para virar em curvas lentas. Para compensar isso, a indústria fez o movimento inverso com a suspensão: adotou o offset curto (42mm ou 44mm).

O offset curto em uma bike moderna com ângulo deitado mantém a roda dianteira mais próxima do ciclista, colocando mais peso sobre o pneu dianteiro (aumentando a tração nas curvas) e estabilizando a direção sem deixá-la pesada demais.

O que verificar ao comprar suspensão usada

Se você está navegando no BazarBikes para comprar uma suspensão usada para fazer um upgrade na sua bike, o offset é um detalhe que você não pode ignorar.

Se a sua bike é antiga (fabricada antes de 2018/2019):

Ela provavelmente tem um ângulo de direção mais "em pé" (íngreme, ex: 69 a 71 graus). O quadro foi projetado para usar uma suspensão com offset longo (51mm). Se você colocar uma suspensão moderna de 42mm nela, você vai aumentar o Trail de uma bike que já tem a frente curta. A direção pode ficar estranhamente pesada e a bike perderá a agilidade em trilhas travadas.

Se a sua bike é moderna (geometria longa e deitada):

Ela foi projetada para offset curto (42mm ou 44mm). Se você achar uma promoção incrível de uma suspensão usada com 51mm de offset e instalá-la, você vai reduzir o Trail. A bike vai ficar mais "arisca" e a roda dianteira pode parecer "escorregar" (wash out) em curvas de alta velocidade, porque o pneu dianteiro estará muito longe do seu centro de gravidade.

O offset geralmente está impresso em um adesivo na parte de trás da coroa da suspensão ou gravado no metal. Antes de fechar negócio, verifique a ficha técnica original do quadro da sua bicicleta e tente comprar uma suspensão com o offset correspondente. A harmonia da geometria vale muito mais do que o emblema da marca na suspensão.
